| 无螺纹连接器 |
| |
| |

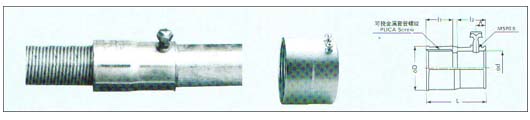

详细图解 ①：可挠金属套管螺纹 ②：I1 ③：I2 ④：ΦD ⑤：Φd
|
|
| 无螺纹连接器规格表（一）
| 型号 |
可挠金属套管规格 |
I1
mm |
I2
mm |
L
mm |
A
mm |
ΦD
mm |
Φd
mm |
电线管 |
| " |
mm |
| VKC-17-J |
LZ
LA
LC |
#17 |
22 |
18 |
43 |
7 |
28.0 |
19.8 |
（3/4） |
19 |
| VKC-24-J |
#24 |
22 |
20 |
45 |
7 |
35.2 |
26.0 |
（1） |
25 |
| VKC-30-J |
#30 |
22 |
22 |
47 |
7 |
41.3 |
32.5 |
（11/4） |
32 |
| VKC-38-J |
#38 |
27 |
25 |
55 |
8 |
50.3 |
38.8 |
（11/2） |
38 |
| VKC-50-J |
#50 |
27 |
25 |
55 |
8 |
62.3 |
51.5 |
（2） |
51 |
| VKC-63-J |
#63 |
35 |
35 |
73 |
9 |
76.8 |
64.4 |
（21/2） |
64 |
| VKC-76-J |
#76 |
35 |
35 |
73 |
9 |
90.8 |
77.1 |
（3） |
76 |
无螺纹连接器规格表（二）
| 型号 |
可挠金属管规格 |
I1
mm |
I2
mm |
L
mm |
A
mm |
ΦD
mm |
Φd
mm |
电线管 |
| " |
mm |
| VKC-17-C |
LZ
LA
LC |
#17 |
22 |
18 |
43 |
7 |
28.0 |
22.5 |
（1/2） |
15 |
| VKC-24-C |
#24 |
22 |
20 |
45 |
7 |
35.2 |
28.0 |
（3/4） |
20 |
| VKC-30-C |
#30 |
22 |
22 |
47 |
7 |
41.3 |
35.0 |
（1） |
25 |
| VKC-38-C |
#38 |
27 |
25 |
55 |
8 |
50.3 |
44.0 |
（11/4） |
32 |
| VKC-50-C |
#50 |
27 |
25 |
55 |
8 |
62.3 |
50.5 |
（11/2） |
40 |
| VKC-63-C |
#63 |
35 |
35 |
73 |
9 |
76.8 |
61.0 |
（2） |
50 |
| VKC-76-C |
#76 |
35 |
35 |
73 |
9 |
90.8 |
81.0 |
（21/2） |
70 |
| VKC-83-C |
#83 |
35 |
35 |
73 |
9 |
97 |
89.4 |
（3） |
80 |
| VKC-101-C |
#101 |
35 |
35 |
73 |
9 |
127 |
115.1 |
（4） |
100 |
|
|
|
：
