混合连接器

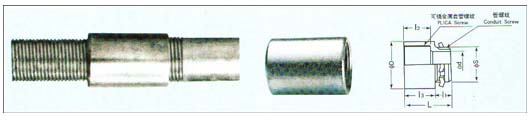

详细图解 ①:可挠金属套管螺纹 ②:L ③:I2  ④:I1 ⑤:ΦD ⑥:ΦS ⑦:管螺纹




混合连接器规格表

型号
可挠金属套管规格
I1
mm
I2
mm
L
mm
ΦD
mm
管螺纹
KG-12
LZ

LA

LC
12#
19.0
15
37.0
24.0
 G1/2"
KG--15
15#
19.0
15
37.0
26.0
 G1/2"
KG--17
17#
19.0
18
40.0
28.3
 G1/2"
KG--24
24#
22.0
20
45.0
35.5
G3/4"
KG--30
30#
25.0
22
50.0
41.6
 G1"
KG--38
38#
28.0
25
56.0
50.5
 G1 1/4"
KG--50
50#
28.0
25
56.0
62.5
 G1 1/2"
KG--63
63#
32.0
35
70.0
76.8
  G2"
KG--76
76#
36.0
35
74.0
90.6
 G2 1/2"
KG--83
83#
40.0
35
78.0
95.8
   G3"
KG--101
101#
42.5
40
85.0
116.6
G3 1/2"
