防水型45°弯角混合连接器

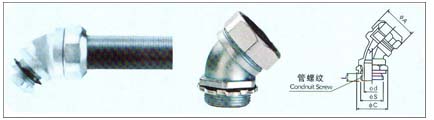

详细图解 ①:ΦA ②:L ③:Φd ④:ΦS ⑤:ΦC




防水型45°弯角混合连接器规格表

型号
可挠金属套管规格
L
mm
ΦA
mm
ΦC
mm
Φd
mm
ΦS
mm
管螺纹
W45AG-15

LV

15#
12
37
32
14
20.5
G1/2"
W45AG-17
17#
12
37
32
14
20.5
G1/2"
W45AG-24
24#
12
47
43
20
26.1
G3/4"
W45AG-30
30#
16
53
48
26
32.7
G1
W45AG-38
38#
16
63
54
33
41.0
G1 1/4"
W45AG-50
50#
18
78
62
40
47.0
G1 1/2"
W45AG-63
63#
18
92
78
52
59.4
G2"
