LN-4B不锈钢可挠金属电线保护套管

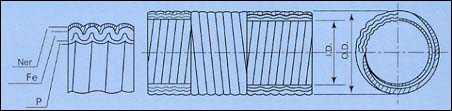

   LN-4B不锈钢可挠金属电线保护套管,外层为不锈钢带,中间层为钢带,里层为电工纸。外观美观,光洁,永不 生锈,耐震、耐腐性能更佳,抗拉强度,径向缩力更强。

   主要用于环境恶劣、湿度教大场合的装修,消防照明仪器仪表,电气设备安装、人防工程、交通、隧道、 纺织等。


按JG/T3053-1998标准

      1、套管15#、17#每卷允许有两个接头(三根),短头部分最低限度不能少于10m。24#、30#、38#、50# 每卷允许有一个接头(二根)、短头部分最低限度不能少于8m。

     2、金属电线保护套管与钢管依据内径尺寸对应。

LN-4B不锈钢可挠金属电线保护套管

规格
Number

内径
mm
外径
mm
外径公差
mm
每卷长
m
钢管对应规格
电线管对应规格
mm
"
mm
"
15#
14.1
19.0
±0.2
50
10
3/8"
16
5/8"
17#
16.6
21.5
±0.2
50
15
1/2"
19
3/4"
24#
23.8
28.8
±0.2
25
20
3/4"
25
1"
30#
29.3
34.9
±0.2
25
25
1"
32
11/4"
38#
37.1
42.9
±0.4
25
32
11/4"
38
11/2"
50#
49.1
54.9
±0.4
25
40
11/2"
51
2"
63#
62.6
69.1
±0.6
10
50
2"
64
21/2"
76#
76.0
82.9
±0.6
10
70
21/2"
76
3"
83#
81.0
88.1
±0.6
10
80
3"
-
-
101#
100.2
107.3
±0.6
5
100
4"
-
-
120#
115.0
121
±0.6
5
115
41/2"
-
-
130#
125.0
133
±0.6
5
125
5"
-
-
