LV-5/LV-5Z包塑可挠金属电线保护套管

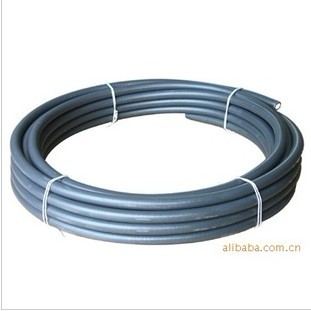

LV-5包塑可挠金属电线保护套管

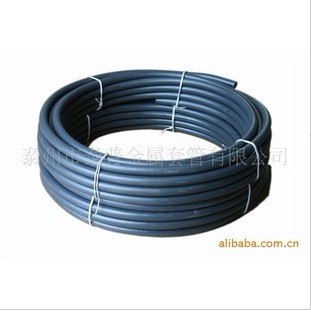

LV-5Z包塑可挠金属电线保护套管

  LV-5防水包塑可挠金属电线保护套管,用特殊方法在LZ-4金属套管表面,包覆一层具有良好韧性的软聚氯乙烯(PVC)制成。

  LV-5防水包塑可挠金属电线保护套管产品除具有LZ型的特点外,还有优异的耐水性、耐腐蚀性、耐化学药品性,适用于潮湿场所暗埋或 直埋地下配管。

  LV-5Z阻燃包塑可挠金属电线保护套管,其结构规格与LV-5相同,防火性能强,适用于室内外潮湿防火要求较高的电气施工、裸露配管、仪器仪表、设备安装套管。

按JG/T3053-1998标准
1、套管12#.15#.17#每卷允许有两个接头(三根),短头部分最低限度不能少于8M。24#.30#.38#.50#每卷允许有一个接头(二根)短头部分最低限度不能少于5M。

2、可挠金属电线保护套管与钢管依据内径尺寸对应。
LV-5/LV-5Z包塑可挠金属电线保护套管规格表

规格
Number

内径
mm
外径
mm
外径公差
mm
乙烯层厚度
mm
每卷长
m
钢管对应规格
电线管对应规格
mm
"
mm
"
12#
11.4
17.7
±0.2
0.6
50
8
1/4"
13
1/2"
15#
14.1
20.6
±0.2
0.6
50
10
3/8"
16
5/8"
17#
16.6
23.1
±0.2
0.6
50
15
1/2"
19
3/4"
24#
23.8
30.4
±0.2
0.6
25
20
3/4"
25
1"
30#
29.3
36.5
±0.2
0.6
25
25
1"
32
11/4"
38#
37.1
44.9
±0.4
0.6
25
32
11/4"
38
11/2"
50#
49.1
56.9
±0.4
0.8
25
40
11/2"
51
2"
63#
62.6
71.5
±0.6
0.8
10
50
2"
64
21/2"
76#
76.0
85.3
±0.6
0.8
10
70
21/2"
76
3"
83#
81.0
90.9
±0.8
1.0
10
80
3"
-
-
101#
100.2
110.1
±0.8
1.0
5
100
4"
-
-
?
